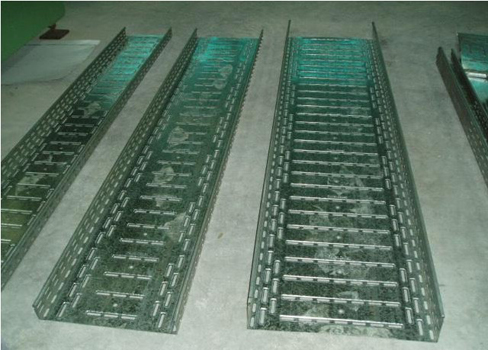

產品名稱：節能橋架
一、 適用范圍
新型強載電纜橋架， 適用于電壓在10千伏以下的電力電纜， 控制電纜及照明配線等室內、 外的架空敷設。
二、 表示方法
1、 型式及分類
a、橋架按其結構形式分為： 盤式、 槽式、 梯式；
b、橋架按其連接分支不同分為： 直通、 彎通、 三通、 四通等。

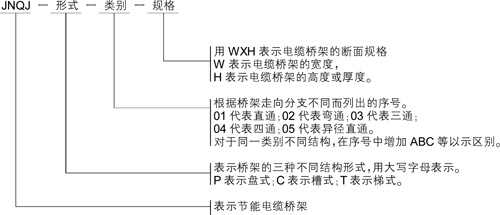

2、 型號及含義
三、 產品選型
1、 根據橋架適用環境及對電纜的散熱、 屏弊要求， 選擇不同的結構形式；
2、電纜橋架上的電纜可無間距敷設，電纜在橋架內橫斷面的填充率： 電力電纜應不大于 40％， 控制電纜應不大于50％；
3、 所選橋架的承載能力， 應能滿足按規定敷設電纜的承載要求。
4、 所選各種型式支吊架、 應能承受電纜橋架相應規格、 層數的額定均布荷載及其重；
5、 對手特殊要求， 應具有祥細的技術說明
四、 安裝要求
1、電纜橋架的總平面布置應作到距離短， 經濟合理， 運行安全， 并滿足施工安裝、 維修和敷設電纜的要求；
2、電纜敷設后，橋架的撓度應不大于電纜橋架跨度的 1／200。當電纜橋架的跨度≥6米時， 其撓度應不大于電纜橋架跨度的1/150；
3、一般情況下， 水平支撐電纜橋架的各托臂支架之間距離以 1.5~3 米左右為宜， 垂直安裝支架之間的距離以1~1.5米左右為宜；
4、橋架系統應具有可靠的電氣連接并接地；
5、電纜橋架不得作為人行通道使用；
6、 低壓動力電纜與控制電纜共用同一托盤或梯架時， 相互之間宜設置隔板。
